凍結乾燥機、コールドトラップとして、CSシリーズは、コンパクトなデザインでより使いやすく、低温型、極低温型、各容量・機能、それぞれの使い方に合ったモデルからお選びいただけます。

冷却トラップのポジショニングマップはこちら←

遠心エバポレータとの接続図はこちら


CS-BASIC ベーシックモデル

ベーシックモデルには、冷却槽温度-55℃のCS-55-4、CS-55-9、冷却槽温度-110℃のCS-110-4、3タイプをラインナップ。シンプルな構成で取扱いも簡単。
<標準付属>

■ポンプ吸引ライン電磁弁(スイッチ付)

■液晶ディスプレイ(温度表示)

■100Vトランス

■本体ロック付キャスター



  • 濃縮装置の中間トラップに適しています。
  • 凍結乾燥としての用途に各種アクセサリがセットできます。



CS-PRO プロモデル

ベーシックモデルにピラニ真空計が内蔵されたモデルです。低温、極低温タイプ、4、9、15Lコンデンサータイプと全てをラインナップ。凍結乾燥用途に最もシンプル構成でまとめ、使い勝手に優れています。

<標準付属>

■ポンプ吸引ライン電磁弁(スイッチ付)

■液晶ディスプレイ(デジタルピラニ真空計、温度)

■100Vトランス(CS-55-4/9、CS-110-4)

■200Vトランス(CS-55-15、CS-100-9、CS-95-15)

■本体ロック付キャスター



CS-TOUCH タッチモデル

冷却温度、処理量が、-55℃ 4リットル・9リットル・15リットル、-95℃15リットル、-100℃ 9リットル、-110℃ 4リットルと多彩なラインナップです。タッチスクリーン式のコントロールパネルで、より使い易く見やすくなりました。凍結乾燥のプロセスを、自動運転用途に合う設定に自動運転が登録できます。細かな温度、圧力設定等、設定状況を10通りのプログラムがメモリでき、様々な試料に合わせプログラムを変えられます。
タッチモデルは、温度、圧力の計測、最高15段階のプログラムが可能。10通りのプログラム、温度、真空制御のデータ保存、また、エクセルのフォーマットにデータを転送できます。
温度、圧力の表示、15段階にプログラムできるマイクロプロセッサー制御は、予備凍結の温度、 理想的に乾燥するためにプログラムされた真空状態、そして、パソコンとUSBケーブルを用いたデータの収集、保管、記録が可能です。

<標準付属>

■タッチパネルディスプレイ(デジタルピラニ真空計、温度各種設定)

■100Vトランス(CS-55-4/9、CS-110-4)

■200Vトランス(CS-55-15、CS-100-9、CS-95-15)

■本体ロック付キャスター

■圧力コントロールシステム

■リリースバルブ

■解氷機能

■棚温調機能(電熱棚使用時のみ有効)



CS-SUPERIOR スペリオールモデル

SUPERIORパッケージでは、予備凍結から2次乾燥まで、プログラム入力が可能です。一貫したプロセスで再現性の高いサンプル処理がチャンバ内にサンプルをセットすれば、凍結乾燥完了まで一度の操作で行えます。


・CS-95/55-80TOUCHモデルには標準でスペリオール機能塔載

・CS-100-9モデルにはXSパッケージがあります。

・CS-95-15モデルにはXLパッケージがあります。

ラインナップ CS-55-4 CS-110-4 CS-55-9 CS-100-9 CS-55-15 CS-95-15 CS-55-80 CS-95-80
ベーシック
プロ
タッチ
スペリオール

※80Lタイプは標準でスペリオールの機能になっています。



本体仕様

 仕様 / 機種名 CS-55-4 CS-110-4 CS-55-9 CS-100-9
冷却温度 −55℃ −110℃ −55℃ −100℃
使用冷媒 R507 R507/R1150 R507 R507/R170
寸法(mm) W400×D500×H520 W495×D620×H745
冷却槽容量(L) 4L 9L
最大除湿量(kg/24h) 2.5kg 4kg
総冷凍能力(kg) 3kg 7kg
重量   ベーシック 40kg 55kg 45kg
プロ 75kg
タッチ/スペリオール
必要電源 単相100V 15A 単相200V 15A
消費電力   ベーシック 600W 600W
プロ 500W 600W 600W 800W
タッチ/スペリオール 800W 1300W 800W 1300W
税抜価格(円)    ベーシック ¥1,270,000 ¥1,540,000 ¥1,380,000
プロ ¥1,420,000 ¥1,870,000 ¥1,640,000 ¥2,280,000
タッチ ¥2,400,000 ¥2,690,000 ¥2,430,000 ¥3,280,000
スペリオール


¥5,280,000

2022年2月より価格を改定いたしました。機種によってお求めやすい価格になりました。ぜひご検討くださいますよう、お願いいたします。




 仕様/機種名 CS-55-15 CS-95-15 CS-55-80 CS-95-80
冷却温度  −55℃  −95℃  −55℃  −95℃
使用冷媒  R507 R507/R1150 R507 R507/R1150
寸法(mm)  W495×D620×H745  W876×D750×H1163
冷却槽容量(L)  15L  80L
最大除湿量(kg/24h)  6kg   10kg
総冷凍能力(kg) 10kg   25kg
重量   ベーシック



プロ 70kg  85kg

タッチ/スペリオール 260kg 260kg
必要電源   単相200V 15A   3相200V 30A
消費電力   ベーシック



  プロ  600W  600W

  タッチ/スペリオール 800W  1400W  2100W 2500W
税抜価格(円)   ベーシック



  プロ  ¥2,130,000 ¥2,740,000

  タッチ  ¥2,980,000  ¥3,640,000

  スペリオール
¥5,840,000  ¥14,710,000  ¥16,170,000

2022年2月より価格を改定いたしました。機種によってお求めやすい価格になりました。ぜひご検討くださいますよう、お願いいたします。

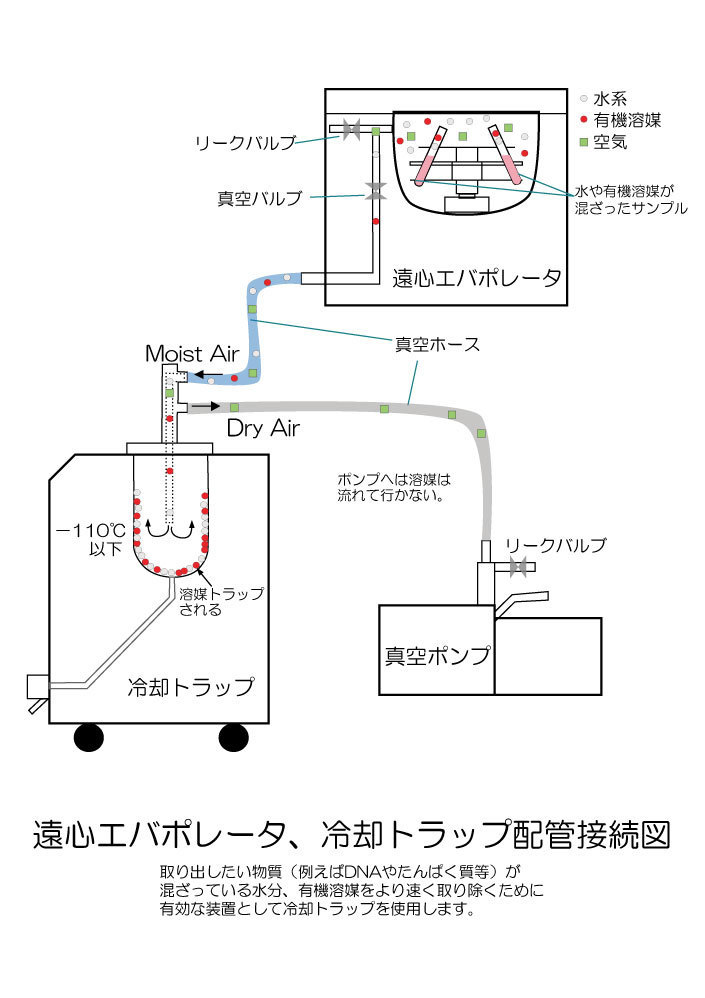

遠心エバポレータ、冷却トラップ配管接続図

2018-10-31

traps

各溶媒の凝固温度

2022-03-28

冷却トラップでトラップした時、溶媒によって、凝固温度は異なります。
冷却トラップ CS-55 は、-55℃までの凝固点で水などの構成要素と溶媒をトラップするため適しています。冷却トラップ CS-110 は、凝固点-110℃未満(例えばアセトニトリル、メタノール、エタノール等)で、すべての一般的に用いられる有機溶剤をトラップし、凍結します。下記の表をご参照ください。CSシリーズでトラップが可能な溶媒と1気圧のそれらの凝固点を表しています。



各溶媒の凝固温度

溶媒 温度℃
0
クロロフォルム −64
無水酢酸 −73
アンモニア −78
6N HCI −80
アセチレン −81
イソプロピル アルコール −89
ブタノール −89
ホルムアルデヒド −92
ヘキサン −94
アセトニトリル −95
アセトン −95
メタノール −98
エーテル −116
エタノール −117
アセトアルデヒド −124
プロピル アルコール −127
