遠心力(相対遠心加速度)の計算

回転半径 (cm):
回転数   (rpm):

遠心力   (×g) :

RCF=1.118×10-5×N2×r

RCF:相対遠心加速度(遠心力) ×g

N:回転数rpm

r:回転半径cm

ロータ半径表 開く

ロータ別遠心力表  開く



回転半径、とは

回転する中心から、一番遠いチューブの先までの長さのことです。

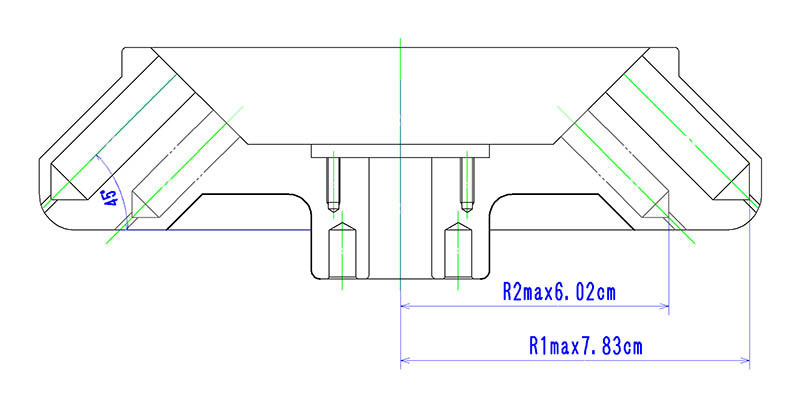

この図のアングルロータの場合、内側のチューブの回転半径は、6.02cm(R2)

外側のチューブの回転半径は、7.83cm(R1) になります。



回転半径の補正値、とは

バケット、チューブラック等アダプタを装着した際に、チューブの先の位置が変わる場合、回転半径から生じる差異の値のことを回転半径の補正値といいます。

2024-2-22

 回転数(rpm)の計算


遠心力    (×g):

回転半径 (cm):

回転数   (rpm):

N=299×√(RCF/r)
N:回転数rpm
RCF:遠心力(相対遠心加速度)×g
r:回転半径cm



ロータ半径表 開く

ロータ別遠心力表 開く

2024-2-21

微量アングルロータ

 ロータ名  最大回転半径 cm  最高回転数 rpm
 5M-36A      S/M   9.9  12000
 15M-18A      S/M/L  7.35  15000/15000/20000・21000
 15.2M-18A     S/M/L  7.83  15000
 15.5M-18A     S/M/L  7.83  15000
 15M-24A     S/M/L  8.33  15000
 15M-36A     S/M/L  8.43  15000
 15M-48A     S/M/L  9.95  10000/10000/15000
 50M-8A     S/M/L  7.38  15000/18000

 カルチャーチューブ用アングルロータ

 ロータ名

 最大回転半径 cm

 最高回転数 rpm
 50F-4A  S/L  8.73  10500
 50F-6AL  9.88  10000
 50F-8AL  10.72  12000
 50F-12AL  13.43  8500
 50F-8AE24A  M/L  10.72  10500/12000

中〜大容量アングルロータ

 ロータ名          最大回転半径 cm  最高回転数 rpm
 100M-8AS      7.5  12000
 1B-N12L  8.5  14000・21000
 1B-N24L  10  15000
 4B-N8L  9.4  18000
 6B-N6 S/L  10.1  10000/14000・21000
 6B-N8L  9.9  20000
 7B-N6L  10.6  10500/12000
 9B-N6L  14.1  10000
 10B-N4L  14.8  10000
 10B-N6L  16.8  8000

マイクロプレート用アングルロータ

ロータ名 最大回転半径 cm 最高回転数 rpm
 96MT-2AL      12  9000
 96MT-4AL         16  8000

ホリゾンタルロータ

ロータ名 最大回転半径 cm 最高回転数 rpm
 PRH96-6L  12.4  9000
 2M-8-12H S/M/L  4.6  15000
 2M-8-18H S/M/L  5.2  15000

スイングロータ

 ロータ名           最大回転半径 cm  最高回転数 rpm
 HB-4 /L  ー  ー
    BT-1  16.6  5000
    BT-2  16.8  3500
    BT-1 AD-50TCセット  15.9  5000
    BT-2 AD-50TCセット  16.1  3500
    BT-4  16.2  3500
    BT-5/TR-1、2  14.5  3500
    BT-5/TR-3、4  15.7  3500
        BT-5/TR-5  12  3500
          BT-15 16.2  3500
 HB-C  17  3500
 K-33L  18.7  3300
 HB-2HSL  16.5  5000

マイクロプレート用スイングロータ

ロータ名 最大回転半径 cm 最高回転数 rpm
 HM-2    S/L  13.1  3500
 HM-2HSL  14.3  5000
 HM-4HSL  18.1  4200

微量高速スイングロータ

ロータ名 最大回転半径 cm 最高回転数 rpm
 MS-1L  ー  ー
    MSB-2/5/15  7.1  15000
 MS-2    S/M/L  7.1  12000

高速スイングロータ

ロータ名 最大回転半径 cm 最高回転数 rpm
 HS-50N4L  14  11500
 HS-50F4L     14  9000
 HS-50F8L  16.6  8300

土壌・連続ロータ

ロータ名 最大回転半径 cm 最高回転数 rpm
 HB-RL  8.8  10000
 10BFL     8.2  17000
 20BFL  10.9  12000
 30BFL 11.9  12000

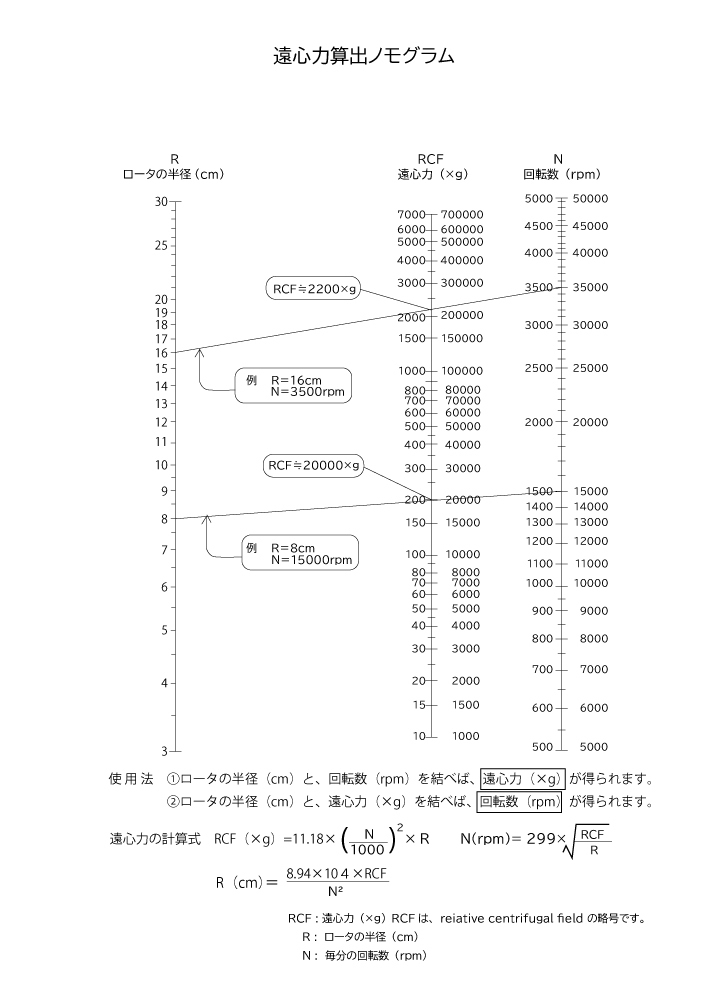

こちら←からダウンロードできます。クリックするとPDFファイルが開きます。

印刷してお使いください。
